Mierniki stacjonarne
 		o

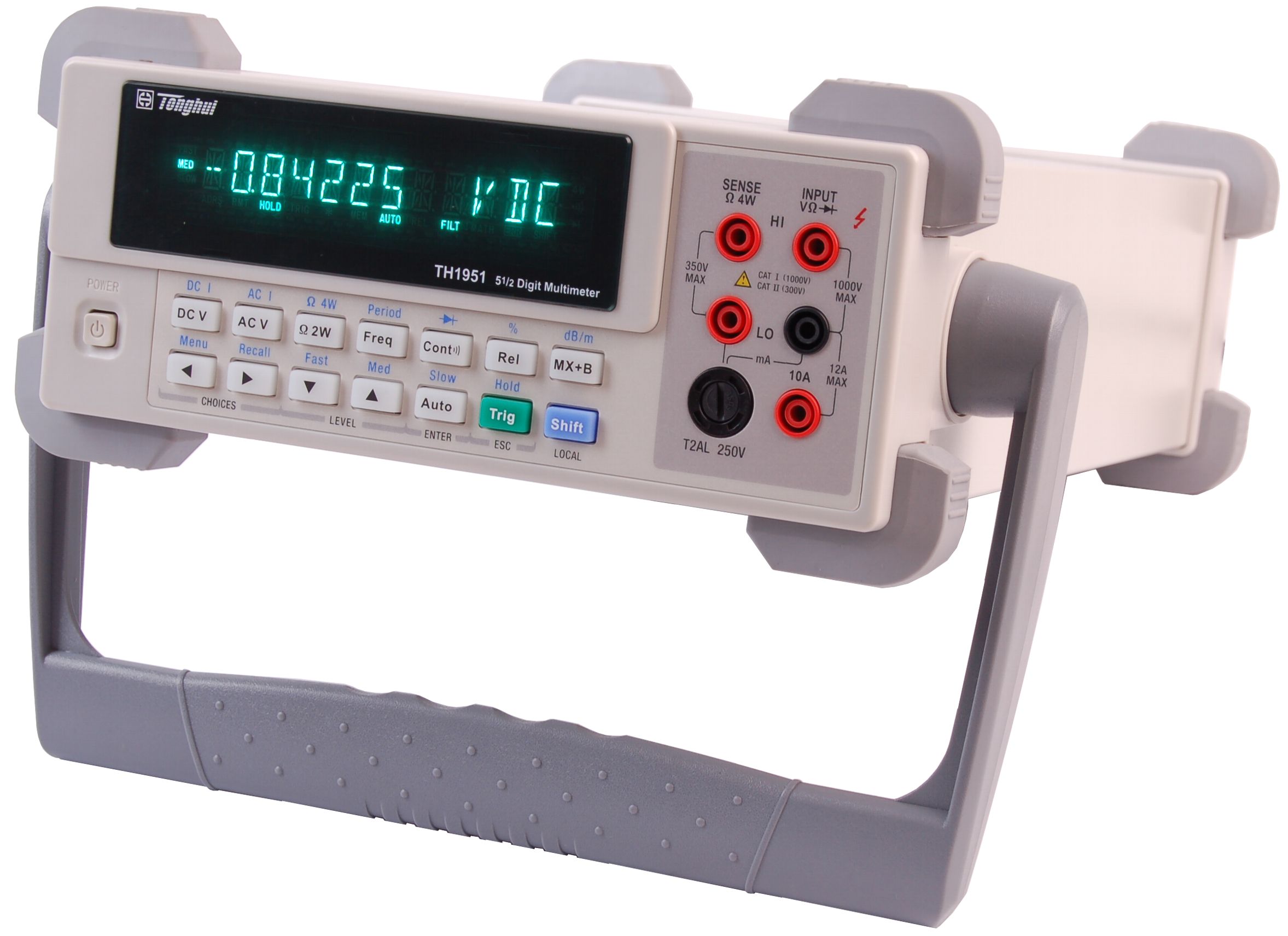

nazwa produktuTH1913A Miliwoltomierz 4 1/2 cyfry AC 5Hz-5MHzMT8045 Multimetr stacjonarny 4 1/2 cyfry dokł. 0,05% TRMSTH1961 Multimetr stacjonarny 6 1/2 cyfry dokł. 0,0045% TRMS, RS232CTH1941 Multimetr stacjonarny 4 1/2 cyfry dokł. 0,03% TRMS, RS232CTH1942 Multimetr stacjonarny 51,000max dokł. 0,02% TRMS, RS232CTH1951 Multimetr stacjonarny 5 1/2 cyfry dokł. 0,01% TRMS, RS232C

numer katalogowy107731104691107726107720107722107724
Opis Produktu Uwaga: Dane niekompletne - - - Uwaga: Dane niekompletne -
Cechy szczególne i funkcje specjalne
Ręczna zmiana zakresów pomiarowych tak
Pomiar sygnałów przemiennych ze składową stałą (ACV+DCV) tak
Automatyczna/ręczna zmiana zakresów pomiarowych  taktaktaktak
TrueRMS - Pomiar rzeczywistej wartości skutecznej taktaktaktaktak
DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu taktaktaktaktak
Funkcje matematyczne:--taktaktaktak
Tryb wyzwalania:--taktaktaktak
Pamięć pomiarów:--od 2 do 512 wyników pomiarów, wartości: MAX, MIN, AVER, STD--od 2 do 512 wyników pomiarów, wartości: MAX, MIN, AVER, STD
Tryb zerowania (RFL) eliminujący wartości rezydentalne--tak--tak
Pamięć ustawień--(do 10 kompletów nastaw pomiarowych)--(do 10 kompletów nastaw pomiarowych)
Możliwość zadawania wartości granicznych - - HI/IN/LO HI/IN/LO HI/IN/LO HI/IN/LO
Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową) tak
Komunikacja z komputerem PC za pomocą złącza optycznego RS-232  taktaktaktak
Interfejs GPIB  tak  tak
Kalibracja przyrządu bez otwierania obudowy--taktaktaktak
Test ciągłości
Napięcie rozwartego obwodu[V] - 3 - - - -
Prąd pomiarowy[A] - - - - -
Zakres[Ohm] - - - - -
Rozdzielczość[Ohm] - - - - -
Dokładność[%] - - - - -
Dokładność[cyfr] - - - - -
Zakres min. wykrywalności R[Ohm] - - - - -
Zakres max. wykrywalności R[Ohm] - 30 - - - -
Zabezp. DCpeak[V] - 250 - - - -
Zabezp. ACpeak[V] - 250 - - - -
Zabezp. ACrms[V] - - - - -
Bezp.[V] - - - - -
Bezp.[A] - - - - -
DCV - napięcie stałe
ZakresMin[V] -
Zakres[V] - 200m / 2 / 20 / 200 / 1000 100m / 1 / 10 / 100 / 1000 200m / 2 / 20 / 200 / 1000 500m / 5 / 50 / 500 / 1000 100m / 1 / 10 / 100 / 1000
Rozdzielczość[V] - 10u / 100u / 1m / 10m / 100m 0,1u / 1u / 10u / 100u / 1m 10u / 100u / 1m / 10m / 100m 10u / 100u / 1 / 10m / 100m 1u / 10u / 100u / 1m / 10m
Dokładność[%] - 0,05 / 0,1 0,0065 / 0,004 / 0,0035 / 0,0045 / 0,0055 0,03 0,02 0,02 / 0,01
Dokładność[cyfr] - 1 / 5 0,0045 / 0,0009 / 0,0005 / 0,0006 / 0,0015 0,02 / 0,01 0,016 / 0,008 8 / 4
Imp.wej.[Ohm] - 10M 10G / 10M 10M / 11,1M / 10,1M 10M / 11,1M / 10,1M 10G / 10M
Imp. wej.[F] -
Zabezpieczenie DCpeak[V] - 250 / 1000
Zabezpieczenie ACpeak[V] - 250 / 1000
Zabezpieczenie ACrms[V] -
ACV - napięcie przemienne
ZakresMin[V] -
Zakres[V] - 200m / 2 / 20 / 200 / 750 100m / 1 / 10 / 100 / 750 200m / 2 / 20 / 200 / 750 500m / 5 / 50 / 500 / 750 100m / 1 / 10 / 100 / 750
Rozdzielczość[V] - 10u / 100u / 1m / 10m / 100m 0,1u / 1u / 10u / 0,1m / 1m 10u / 100u / 1m / 10m / 100m 10u / 100u / 1m / 10m / 100m 1u / 10u / 100u / 1m / 10m
Dokładność[%] - 0,8 / 1,0 1,5 / 0,5 / 0,1 / 0,05 / 0,15 / 0,6 / 4,0 / 0,11 / 0,08 / 0,18 1,2 / 0,5 / 2,0 / 5,0 / 0,4 / 1,5 / 0,8 1,5 / 0,4 / 3,0 / 1,2 / 0,35 / 1,0 / 0,5 1,5 / 0,5 / 0,1 / 0,3 / 1
Dokładność[cyfr] - 80 / 50 0,2 / 0,1 / 0,03 / 0,05 / 0,08 0,16 / 0,1 / 0,2 / 0,8 / 0,05 / 0,08 / 0,3 0,16 / 0,06 / 0,1 / 0,3 / 0,02 / 0,04 / 0,03 100 / 150
Czestotliwość min.[Hz] - 50 10 / 20 / 50 / 100 / 20k / 50k / 100k 20 / 50 / 20k / 50k 20 / 50 / 20k / 50k 10 / 20 / 50 / 20k / 50k
Częstotliwość max.[Hz] - 20k / 5k / 400 20 / 50 / 100 / 20k / 50k / 100k / 300k 50 / 20k / 50k / 100k / 2k 50 / 20k / 50k / 100k 20 / 50 / 20k / 50k / 100k
Impedancja wejściowa[Ohm] - 2M
Impedancja wejściowa[F] -
Zabezpieczenie DCpeak[V] - 250 / 1000
Zabezpieczenie ACpeak[V] - 250 / 1000
Zabezpieczenie ACrms[V] -
DCA - prąd stały
Zakres[A] - 20m / 200m / 2 / 20 10m / 100m / 1 / 3 2m / 20m / 200m / 2 / 20 5m / 50m / 500m / 5 / 20 10m / 100m / 1 / 10
Rozdzielczość[A] - 1u / 10u / 100u / 1m 10n / 0,1u / 1u / 10u 0,1u / 1u / 10u / 100u / 1m 0,1u / 1u / 10u / 100u / 1m 0,1u / 1u / 10u / 100u
Dokładność[%] - 0,35 / 1,2 0,05 / 0,08 / 0,12 0,1 / 0,3 0,05 / 0,25 0,05 / 0,1 / 0,15
Dokładność[cyfr] - 10 / 20 0,004 / 0,04 / 0,015 0,01 / 0,008 0,01 / 0,008 8 / 4
Spadek U[V/A] - 0,15 / 1,5 / 0,3 / 0,1 0,3 / 0,04 / 0,05 / 0,6 0,6 / 0,08 / 0,8 / 0,1 0,15 / 1,5 / 0,3
R bocznika[Ohm] - 10 / 0,1 100 / 1 / 10m 100 / 1 / 10m 10 / 0,1 / 10m
Zabezpieczenie DCpeak[V] -
Zabezpieczenie ACpeak[V] -
Zabezpieczenie ACrms[V] -
Bezpiecznik[V] - 250
Bezpiecznik[A] - 2 / 13
ACA - prąd przemienny
Zakres[A] - 200m / 2 / 20 10m / 1 / 3 2m / 20m / 200m / 2 / 20 5m / 50m / 500m / 5 / 20 10m / 1 / 10
Rozdzielczość[A] - 10u / 100u / 1m 10n / 1u / 10u 0,1u / 1u / 10u / 100u / 1m 0,1u / 1u / 10u / 100u / 1m 0,1u / 10u / 100u
Dokładność[%] - 0,8 / 1,5 1,5 / 0,05 / 0,01 / 0,1 / 0,2 / 0,12 / 0,5 / 2,0 / 1,6 / 0,06 / 0,15 / 0,6 / 2,5 1,5 / 0,5 / 2 / 2,0 1,5 / 0,5 / 2,0 1 / 0,5 / 0,25 / 2
Dokładność[cyfr] - 80 / 50 0,1 / 0,03 / 0,3 / 0,04 / 0,05 0,2 / 0,12 / 0,15 16 / 0,08 / 0,16 / 0,12 / 0,1 80
Częstotliwość min.[Hz] - 50 10 / 20 / 50 / 100 / 2k / 5k 20 / 50 / 2k 20 / 50 / 2k 10 / 20 / 50 / 2k
Częstotliwość max.[Hz] - 5k / 400 20 / 50 / 100 / 2k / 5k / 10k 50 / 2k / 20k 50 / 2k / 20k 20 / 50 / 2k / 10k
Spadek U[V/A] - 0,15 / 0,3 / 1 0,3 / 0,04 / 0,05 / 0,6 0,6 / 0,08 / 0,8 / 0,1 0,15 / 0,3
R bocznika[Ohm] - 10 / 0,1 100 / 1 / 10m 100 / 1 / 10m 10 / 0,1 / 10m
Zabezpieczenie DCpeak[V] -
Zabezpieczenie ACpeak[V] -
Zabezpieczenie ACrms[V] -
Bezpiecznik[V] - 250
Bezpiecznik[A] - 2 / 13
Spadek napięcia na rezyst. wewn.:-200mV----
Rezystancja
Zakres[Ohm] - 200 / 2k / 20k / 200k / 2M / 20M 100 / 1k / 10k / 100k / 1M / 10M / 100M 200 / 2k / 20k / 200k / 2M / 20M 500 / 5k / 50k / 500k / 5M / 50M 100 / 1k / 10k / 100k / 1M / 10M / 100M
Rozdzielczość[Ohm] - 0,01 / 0,1 / 1 / 10 / 100 / 1k 100u / 1m / 10m / 100m / 1 / 10 / 100 10m / 100m / 1 / 10 / 100 / 1k 10m / 100m / 1 / 10 / 100 / 1k 1m / 10m / 100m / 1 / 10 / 100 / 1k
Dokładność[%] - 0,1 / 0,6 0,01 / 0,04 / 0,8 0,1 / 0,15 / 0,3 0,1 / 0,15 / 0,3 0,05 / 0,03 / 0,1 / 0,5
Dokładność[cyfr] - 10 / 5 0,004 / 0,001 / 0,01 0,02 / 0,01 0,01 / 0,008 8 / 4
Napięcie rozwartego obwodu[V] - 3
Prąd testu[A] - 1m / 100u / 10u / 7,0*Rx/(10M+Rx) 0,5m / 0,45m / 45u / 4,5u / 450n / 45n 0,5m / 0,45m / 45u / 4,5u / 450n / 45n 1m / 100u / 10u / 7,0*Rx/(10M+Rx)
Zabezpieczenie DCpeak[V] - 250
Zabezpieczenie ACpeak[V] - 250
Zabezpieczenie ACrms[V] -
Bezpiecznik[V] -
Bezpiecznik[A] -
Częstotliwość[Hz] -
Ukł.zastępczy -
Pomiar metodą 2- lub 4-przewodową  tak  tak
Pojemność
Zakres[F] - 20n / 2u / 200u - - - -
Rozdzielczość[F] - 1p / 100p / 10n - - - -
Dokładność[%] - 3,5 / 5 - - - -
Dokładność[cyfr] - 20 / 30 - - - -
Częstotliwość pomiarowa[Hz] - 400 - - - -
Zabezpieczenie DCpeak[V] - 36 - - - -
Zabezpieczenie ACpeak[V] - 36 - - - -
Zabezpieczenie ACrms[V] - - - - -
Bezpiecznik[V] - - - - -
Bezpiecznik[A] - - - - -
Ukł.zastępczy - - - - -
Napięcie pomiarowe:-ok.40mV----
Częstotliwość
Zakres[Hz] - 20,000K / 200,00K 5~10 / 10~100 / 100~100k / 100k~1,1M 500 / 5k / 50k / 500k 500 / 5k / 50k / 500k 5~10 / 10~100 / 100~100k / 100k~1M
Rozdzielczość[Hz] - 1 / 10 1u / 10u / 100u / 1m 0,01 / 0,1 / 1 / 10 0,01 / 0,1 / 1 / 10 10u / 100u / 0,1 / 1
Dokładność - 1,0%+20c 0,05+0,1 / 0,01+0,01 / 0,005+0,002 0,05+0,02 / 0,01+0,02 / 0,01+0,008 0,05+0,02 / 0,01+0,02 / 0,01+0,008 0,05+100 / 0,01+10 / 0,005+2
Czułość - 500mV RMS 200mV RMS / 40mV RMS / 100mV RMS 200mV RMS / 300mV RMS / 500mV RMS 200mV RMS / 300mV RMS / 500mV RMS 200mV RMS / 40mV RMS / 100mV RMS
Funkcja -
Test diod
Napięcie rozwartego obwodu (DC) - 3,0VDC - - - -
Prąd pomiarowy - 1mA - - - -
Zakres - - - - -
Rozdzielczość - - - - -
Dokładność - - - - -
Sygnalizacja akustyczna - - - - -
Test tranzystorów hFE
NPN lub PNP tak
Wskazanie-: 1~1000,0----
Prąd bazy:-10mA ----
Napięcie Vce-3VDC ----
DANE TECHNICZNE
Specyfikacja wyrobu
Producent Tonghui MCP Tonghui Tonghui Tonghui Tonghui
Kraj pochodzenia Chiny
Dystrybutor http://www.biall.com.pl
Gwarancja - - 12 miesięcy 12 miesięcy 12 miesięcy 12 miesięcy
Zgodność z normami - PN-EN61010 - - - -
Ochrona przeciwprzepięciowa - - do 1500V (względem ziemi) - - -
Interfejsy połączeniowe
RS-232  taktaktaktak
GPIB (opcja)  tak  tak
Wyświetlacz LCD
4 1/2 cyfry, maksymalne wskazanie 19999 tak
Próbkowanie: - 3 razy/s - - - -
monochromatyczny tak
Wskazanie polaryzacji - automatyczne, wskazanie ujemnej polaryzacji (-) - - - -
Wyświetlacz fluorescencyjny VFD
max wskazanie 51000    tak
5 1/2 cyfry, maksymalne wskazanie 120000     tak
6 1/2 cyfry, maksymalne wskazanie 1200000--(120000 w trybie Medium, 12000 w trybie Fast)---
4 1/2 cyfry, maksymalne wskazanie 21000   tak
Podwójny   taktak
Podświetlenie wyświetlacza / skali tak
Próbkowanie
Funk.pom. [odcz/s] - - DCV,DCA / ACV,ACA / Rezyst. 2-przew. / Rezyst. 4-przew. DCV,DCA / ACV,ACA / Rezystancja / AC+DC / AC+Hz / Częstotliwość DCA,DCV / ACV,ACA / Rezystancja / AC+DC / AC+Hz / Częstotliwość DCV,DCA / ACV,ACA / Rezyst.2-przew. / Rezyst. 4-przew.
Slow - - 3,6 / 2 / 2,7 2,5 / 2,5 / 0,5 / 4 2,5 / 0,5 / 4 3,5 / 2 / 2,7
Medium - - 13 / 3,9 / 10 8 / 8 / 1,5 12 / 1,5 / 8 13 / 3,8 / 10
Fast - - 45 / 22,7 / 32,9 15 / 3,5 / 3 / 12 30 / 3,5 / 3 / 12 45 / 22 / 32,9
DANE OGÓLNE
Zasilanie
Zewnętrzne - Sieciowe AC 230/110V, 50/60Hz Sieciowe: 198V~242V; 47,5Hz~63Hz Sieciowe: 198V~242V; 47,5Hz~63Hz Sieciowe: 198V~242V; 47,5Hz~63Hz Sieciowe: 198V~242V; 47,5Hz~63Hz
Warunki pracy: - 0°C÷40°C, wilgotność względna RH<80% 0°C÷40°C, wilgotność względna RH<90% 0°C÷40°C, wilgotność względna RH<90% 0°C÷40°C, wilgotność względna RH<90% 0°C÷40°C, wilgotność względna RH<90%
Wyświetlacz:
Sygnalizacja przekroczenia zakresu - najbardziej znacząca cyfra 1 na wyświetlaczu - - - -
Wymiary i masa
Wys.(Dł.)[mm] - 82100100100100
Szer.[mm] - 260225226226225
Głęb.[mm] - 220355318318355
Masa[g] - 1,4kg2,5kg2,2kg2,2kg2,5kg
Wyposażenie standardowe
Przewody pomiarowe (para) taktaktaktaktak
Przewód zasilający taktaktaktaktak
Kabel RS232C  tak  tak
Instrukcja obsługi taktaktaktaktak
Wyposażenie opcjonalne
Oprogramowanie do kalibracji--TH12023TH12024TH12024TH12022
Moduł GPIB--TH10003--TH10003
Oprogramowanie GPIB--TH11016--TH11016
Zestaw do pomiaru rezystancji metodą 4-przewodową--TH26038--TH26038
Zestaw do pomiaru elementów SMD--TH26039--TH26039
Interfejs RS-232 do komunikacji z komputerem
Kabel RS232C---TH26034TH26034-
Oprogramowanie RS232C--TH12023TH12025TH12025TH12023
