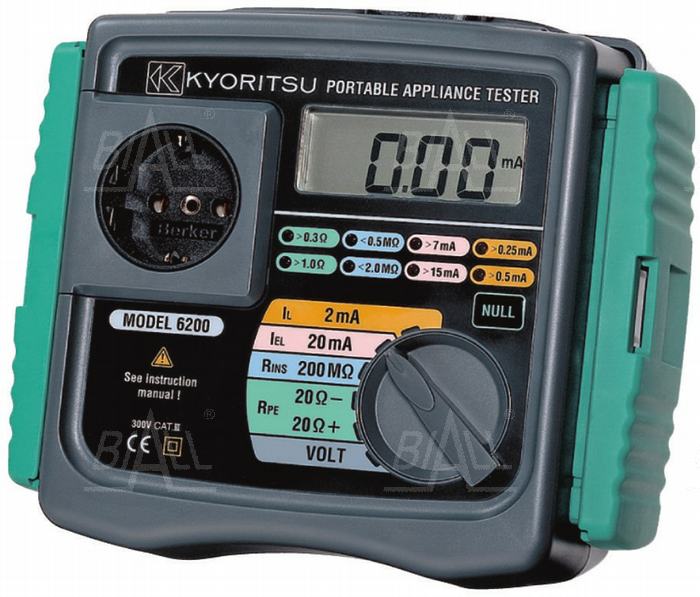

DANE TECHNICZNE Cechy szczególne i funkcje specjalne | • | Miernik przeznaczony do sprawdzania bezpieczeństwa elektrycznego urządzeń klasy I, II i III |
| • | Sygnalizacja akustyczna i optyczna przekroczenia wartości granicznych mierzonych parametrów |
POMIARY I DOKŁADNOŚCI | • | +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), dla temp 23°C +- 5° i RH 45-75% |
ACV - napięcie przemienne | ZakresMin [V] | Zakres [V] | Rozdzielczość [V] | Dokładność [%] | Dokładność [cyfr] |
|---|
| 180 | 260 | 1 | 2,0 | 3 |
Tester bezpieczeństwa | • | Pomiar rezystancji przewodu ochronnego (RPE) |
| Wartość znamionowa | Zakres | Rozdzielczość | Dokładność | Napięcie rozwartego obwodu | Prąd zwarciowy |
|---|
| +-20OHm | 0-19,99Ohm | 10mOhm | 2,0%+3c | 5,0+0,4VDC | 200-250mA |
| • | Pomiar rezystancji izolacji (RINS) |
| Wartość znamionowa | Zakres | Rozdzielczość | Dokładność | Napięcie rozwartego obwodu | Prąd jałowy | Prąd zwarciowy |
|---|
| 500V/200Ohm | 19,99MOhm | 10kOhm | 2,0%+3c | 500V +50% -0% | <14mA | 1-1,5mA | | 500V/200Ohm | 199,9MOhm | 100kOhm | 2,0%+3c | 500V +50% -0% | <14mA | 1-1,5mA |
| • | Pomiar prądu upływowego (IEL) |
| Wartość znamionowa | Zakres | Rozdzielczość | Dokładność | Napięcie rozwartego obwodu | Prąd jałowy | Opór wewnętrzny |
|---|
| 500V/200Ohm | 19,99mA | 10uA | 2,0%+3c | 30V +5V | <35mA | 2kOhm |
| • | Pomiar prądu dotykowego (IL) |
| Wartość znamionowa | Zakres | Rozdzielczość | Dokładność | Opór wewnętrzny |
|---|
| 2mA | 1,999mA | 1uA | 2,0%+3c | 2kOhm |
| • | Pomiar poboru prądu (ILINE) |
| Wartość znamionowa | Zakres | Rozdzielczość | Dokładność |
|---|
| 16A | 15,99A | 10mA | 2,0%+3c |
| • | Maksymalna moc znamionowa |
| • | Dopuszczalne obciążenie |
Producent | • | Kyoritsu |  |
Kraj pochodzenia Dystrybutor | • | http://www.biall.com.pl |
Zgodność z normami | • | Kat. III 600V AC/DC |  |
| • | IEC61010-1 (druga edycja) |
| • | PN-EN61010-1 (druga edycja) |
Kompatybilność elektromagnetyczna Certyfikaty | • | Oznakowanie CE (bezpieczeństwo i/lub EMC) |  |
| • | Podlega dyrektywie WEEE 2002/96/EC (Utylizacja) |  |
DANE OGÓLNE Wyświetlacz | • | 3 1/2 cyfry, maksymalne wskazanie 1999 |  |
Zasilanie Zewnętrzne | • | Sieciowe AC 230V, 50/60Hz |
Warunki pracy: | • | 0°C÷40°C, wilgotność względna RH<85% |
Warunki przechowywania: | • | -20°C÷60°C, wilgotność względna RH<85% |
Maksymalna wysokość pracy: Stopień zanieczyszcz. środow. naturalnego Wymiary i masa | Wys. (Dł.) [mm] | Szer. [mm] | Głęb. [mm] | Masa [g] |
|---|
| 167 | 185 | 89 | 1kg |
Wyposażenie standardowe | • | KEW7125 - przewód zasilający z wtyczką sieciową |
| • | KEW7129 - Przewód pomiarowy z krokodylkiem |
Wyposażenie opcjonalne | • | KEW7121 - przewód pomiarowy z trzema krokodylkami |
|  |
