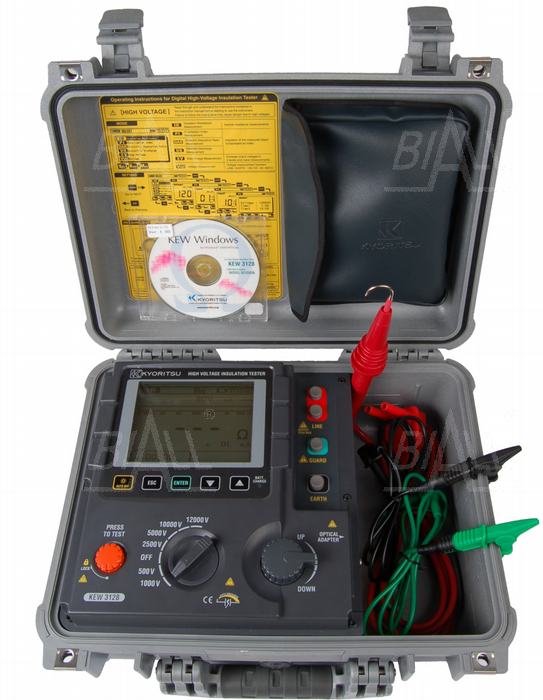

KEW3128 Miernik rezystancji izolacji 500V-12kV
[ nr kat. 103865 ]
logo
DANE TECHNICZNE
Cechy szczególne i funkcje specjalne
Automatyczna zmiana zakresów pomiarowych
Automatyczne rozładowanie pojemności badanego obwodu
Pamięć pomiarów:000000.ZDJECIE_C.Znak_Record.2008-11-06.621.jpg
43000 danych
Print Screen - funkcja pozwalająca zapisać zrzut ekranu w pamięci miernika
32 pliki
Rejestracja mierzonych wartości
przez 90 min. z próbkowaniem co 1 s.
Możliwość przeglądania zarejestrowanych wyników pomiarów
Wyświetlacz graficzny
wyświetlanie zmian wartości rezystancji izolacji oraz prądu upływowego w formie przebiegów
Gniazdo GUARD eliminuje wpływ powierzchniowego prądu upływu na wynik pomiaru
Komunikacja z komputerem PC za pomocą interfejsu USB
Automatyczne wyliczanie i wyświetlanie wskaźnika polaryzacji R1/R2 (PI)
Automatyczne wyliczanie i wyświetlanie współczynnika absorpcji dielektryka DAR
Stoper
Automatyczny pomiar rezystancji izolacji w zadanym czasie T1 i T2
Sygnalizacja występowania napięcia w obwodzie
POMIARY I DOKŁADNOŚCI
Dokładność:
+- (% wartości wskazywanej + liczba cyfr najmniej znaczących), dla temp 23°C +- 5° i RH 45-75%
Rezystancja izolacji
Napięcie rozwartego obwodu [V]Prąd znamionowy [A]Zakres [Ω]Dokładność [%]Dokładność [cyfr]Zabezpieczenie ACrms [V]
5000,15m50G5,031200
5000,15m500G20,01200
10000,15m100G5,031200
10000,15m1T20,0%1200
25001m250G5,031200
25001m2,5T20,0%1200
50001m500G5,031200
50001m5T20,01200
100000,15m1T5,031200
100000,15m10T20,01200
100000,15m35T1200
120000,15m1T5,031200
12000V0,15m10T20,01200
120000,15m35T1200
Prąd zwarciowy
max. 5mA
DCV - napięcie stałe
ZakresMin [V]Zakres [V] Dokładność [%]Dokładność [cyfr]Zabezpieczenie DCpeak [V]Zabezpieczenie ACrms [V]
306002,0312001200
ACV - napięcie przemienne
ZakresMin [V]Zakres [V]Dokładność [%]Dokładność [cyfr]Czestotliwość min. [Hz]Częstotliwość max. [Hz]Zabezpieczenie DCpeak [V]Zabezpieczenie ACrms [V]
306002,03506012001200
ACA - prąd przemienny
Zakres [A]
2,4m
Zakres prądowy zależny od wartości rezystancji izolacji
Pojemność
Zakres [F]Dokładność [%]Dokładność [cyfr]
50u (od 5n)5,05
Częstotliwość
Zakres [Hz]Dokładność
45-650,2Hz
Producent
Kraj pochodzenia
Japonia
Dystrybutor
http://www.biall.com.pl
Zgodność z normami
IEC61010-031
Kat. IV 600V AC/DC
PN-EN61010-031
IEC61010-1 (druga edycja)
PN-EN61010-1 (druga edycja)
Stopień ochronności zg. z PN-EN60529
IP64
Kompatybilność elektromagnetyczna
PN-EN61326
Certyfikaty
Oznakowanie CE (bezpieczeństwo i/lub EMC)000000.ZDJECIE_C.Certyfikat_CE.2014-08-14.473.jpg
Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)000000.ZDJECIE_C.Znak_Smietnik.2014-08-14.2286.jpg
Wytrzymałość elektryczna
2330VAC
pomiędzy zasilaniem a obudową przez 5 s.
6880VAC
pomiędzy zaciskiem pomiarowym a obudową przez 5 s.
8770VAC
pomiędzy zaciskiem miernika a obudową przez 5 s.
Rezystancja izolacji
≥1000MΩ / 1000V
pomiędzy obwodem a obudową
Interfejsy połączeniowe
Optyczny USB
DANE OGÓLNE
Wyświetlacz
Wyświetlacz LCD
5,7 cala 320x240
Wyświetlacz graficzny
Wskaźnik analogowy - Bargraf000000.ZDJECIE_C.Znak_bargraf.2008-11-06.1851.jpg
Podświetlenie wyświetlacza / skali
Zasilanie
Zewnętrzne
Sieciowe 100-240V, 50/60Hz000000.ZDJECIE_C.Zasilanie_Elektryczne220v.2008-02-03.464.gif
Akumulator
PXL-12050: 12V, 5Ah
Sygnalizacja wyczerpania akumulatora
Automatyczne wyłączenie zasilania
po 10 min. bezczynności
Warunki pracy:
-10°C÷50°C, wilgotność względna RH<85%
(zasilanie z zewnętrznego źródła)
0°C÷40°C, wilgotność względna RH<85%
(baterie)
Warunki przechowywania:
-20°C÷60°C, wilgotność względna RH<75%
Maksymalna wysokość pracy:
2000m n.p.m.
Stopień zanieczyszcz. środow. naturalnego
2
Wymiary i masa
Wys. (Dł.) [mm]Szer. [mm]Głęb. [mm]Masa [g]
3304101809kg
Wyposażenie standardowe
KEW7170 - Przewód zasilający
KEW7224A - przewód uziemiający
KEW7225A - przewód pomiarowy do gniazda ekranującego (Guard)
KEW7226 - Sonda pomiarowa z końcówką haczykową
KEW8029 - Sonda prosta
Przewód zasilający
Adapter USB i oprogramowanie KEW Windows (KEW8212-USB-W)
KEW7227 - Sonda pomiarowa z końcówką krokodylkową
Walizka na miernik i wyposażenie
Akumulator
Instrukcja obsługi
