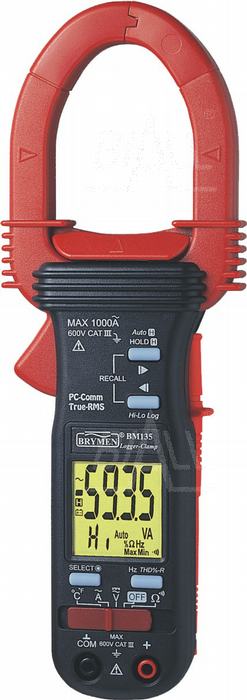

BM135s Miernik cęgowy 0,01-1000 AC, logger/rejestr. USB/RS232, TRMS, THD
[ nr kat. 102055 ]
logo
DANE TECHNICZNE
Cechy szczególne i funkcje specjalne
Pomiar metodą cęgową
Maksymalna średnica przewodu
45mm
TrueRMS - Pomiar rzeczywistej wartości skutecznej
DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu000000.ZDJECIE_C.Znak_HOLD.2008-11-06.555.jpg
Pomiar temperatury
Logowanie wartości maksymalnej (Hi) i minimalnej (Lo)
Możliwość przeglądania zarejestrowanych wyników pomiarów
Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
Ocena zawartości harmonicznych THD%000000.ZDJECIE_C.Znak_THD.2008-11-06.2083.jpg
Komunikacja z komputerem PC za pomocą złącza optycznego RS-232000000.ZDJECIE_C.Znak_RS232.2008-11-07.2167.jpg
POMIARY I DOKŁADNOŚCI
Współczynnik temperaturowy:
nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
Dokładność:
+- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
Test ciągłości
Zakres min. wykrywalności R [Ω]Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V]Zabezp. ACrms [V]
10300600600
Czas odpowiedzi
250 us
DCV - napięcie stałe
Zakres [V] Rozdzielczość [V] Dokładność [%]Dokładność [cyfr]Imp.wej. [Ω]Imp. wej. [F]Zabezpieczenie DCpeak [V]Zabezpieczenie ACrms [V]
600,00,10.552M30p600600
ACV - napięcie przemienne
Zakres [V]Rozdzielczość [V]Dokładność [%]Dokładność [cyfr]Czestotliwość min. [Hz]Częstotliwość max. [Hz]Impedancja wejściowa [Ω]Impedancja wejściowa [F]Zabezpieczenie DCpeak [V]Zabezpieczenie ACrms [V]
6000,11,0550602M30p600600
6000,11,55455002M30p600600
6000,12,555003,1k2M30p600600
Współczynnik szczytu:
CF<2,3:1 na końcu skali, CF<4,6 w połowie skali
ACA - prąd przemienny
Zakres [A]Rozdzielczość [A]Dokładność [%]Dokładność [cyfr]Częstotliwość min. [Hz]Częstotliwość max. [Hz]Bezpiecznik [A]
400,011.0550601000
4000,11.0550601000
100011.0550601000
400,012.05455001000
4000,12.05455001000
100012.55455001000
400,012.055003,1k1000
4000,12.055003,1k1000
100012.555003,1k1000
Współczynnik szczytu:
<1.4:1 na końcu skali i <2.8:1 w połowie skali na zakresie 1000A
<2.5:1 na końcu skali i <5.0:1 w połowie skali na zakresach 40.00A i 400.0A
Rezystancja
Zakres [Ω]Rozdzielczość [Ω]Dokładność [%]Dokładność [cyfr]Napięcie rozwartego obwodu [V]Zabezpieczenie DCpeak [V]Zabezpieczenie ACrms [V]
999,90,11,060,4600600
Częstotliwość
Zakres [Hz] Rozdzielczość [Hz]
5,00-500,0,010,5%+4c
Czułość
40A: >4A, 400A: >40A, 1000A: >400A, 600V: >30V
Temperatura
Wartość min [°C]Wartość max [°C]Rozdzielczość [°C]Dokładność [%]Dokładność [°C]Zabezpieczenia DCpeak [V]Zabezpieczenie DC-ACrms [V]
-503000,12,03600600
THD%-F stosunek TRMS wszystkich harm. do częstotliwości podst.
Zakres [%]Zakres HarmonicznychDokładność
0,0-99,9podstawowa1,5%+6c
0,0-99,92-35,0%+6c
0,0-99,94-102,5%+6c
0,0-99,911-512,0%+6c
Zabezpieczenie wejścia pomiarowego
przeciążeniowe 600VDC/600VACrms
Podana dokładność dotyczy ACA>5A i ACV>50V (harmoniczna podstawowa)
Producent
Kraj pochodzenia
Tajwan
Dystrybutor
http://www.biall.com.pl
Zgodność z normami
Kat. III 600V AC/DC000000.ZDJECIE_C.Znak_katIII600V.2008-11-06.549.jpg
PN-EN61010-2-032
IEC61010-2-032
Certyfikaty
Oznakowanie CE (bezpieczeństwo i/lub EMC)000000.ZDJECIE_C.Certyfikat_CE.2014-08-14.473.jpg
89/336/EEC
CENELEC 73/23/EEC
Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)000000.ZDJECIE_C.Znak_Smietnik.2014-08-14.2286.jpg
DANE OGÓLNE
Wyświetlacz
Wyświetlacz LCD
maksymalne wskazanie 6000000000.ZDJECIE_C.Znak_LCD6000.2008-11-07.2400.jpg
Próbkowanie:
4 razy/s (Hz: 2 razy/s)
Wskazanie polaryzacji
automatyczne, wskazanie ujemnej polaryzacji (-)
Podświetlenie wyświetlacza / skali
Zasilanie
Bateryjne
baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03)
Sygnalizacja wyczerpania baterii
poniżej napięcia ok. 2,4V
Automatyczne wyłączenie zasilania
po 16 min. bezczynności
Warunki pracy:
0°C÷40°C, wilgotność względna RH<80%
Warunki przechowywania:
-20°C÷60°C, wilgotność względna RH<80%
Maksymalna wysokość pracy:
2000m n.p.m.
Stopień zanieczyszcz. środow. naturalnego
2
Wymiary i masa
Wys. (Dł.) [mm]Szer. [mm]Głęb. [mm]Masa [g]
2247840224g
Wyposażenie standardowe
Przewody pomiarowe (para)
Sonda typu K do pomiaru temperatury
Pokrowiec
Komplet baterii
Instrukcja obsługi
Wyposażenie opcjonalne
Kit BRUA-13X - interfejs optyczny do komunikacji RS-232/USB z oprogramowaniem
Sonda temperatury
TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
